这块DIY墨水屏手表火了!外观可盐可甜,无线蓝

作者:ahao11    发布时间:2021-06-21 18:13    浏览::

来源:量子位

月石起源于奥菲寺

量子报告| QbitAI,微信官方账号

还记得Pebble和索尼的墨屏手表吗?

△图源:Wikipedia/SONY△来源:维基百科/索尼现在,开源墨屏智能手表Watchy来了!

快看,“PCB裸奔”风,“钢铁直男”风,还有注塑风...

△左图为改装版:Calculateur(图源:jochen)△左图是修改版:Calculateur(来源:jochen)对这些没有感觉?

没关系,开发者已经打开了3D打印的源模型文件,用户可以自定义想要的手表外观。

就像之前设计大赛的这些作品一样:

此外,还有各种款式的表盘可供选择:

还支持改版和自创,官网给出了非常详细的教程:

很多技术宅的网友都忍不住开始了,其中有很多铁杆玩家。

不得不说这一块的价值已经死了~

硬件准备

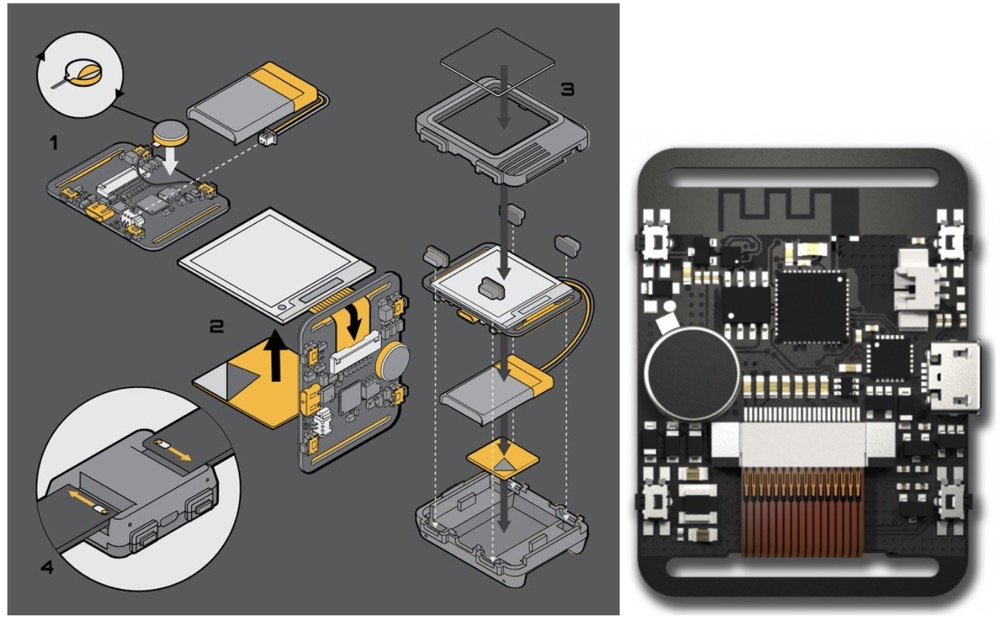

那么,这块手表的内部结构是怎样的呢?

开发商一开始选择了超低功耗的GDEH0154D67作为屏幕,是1.54英寸的墨水屏幕,分辨率200x200,采用SPI接口,价格不到40元。

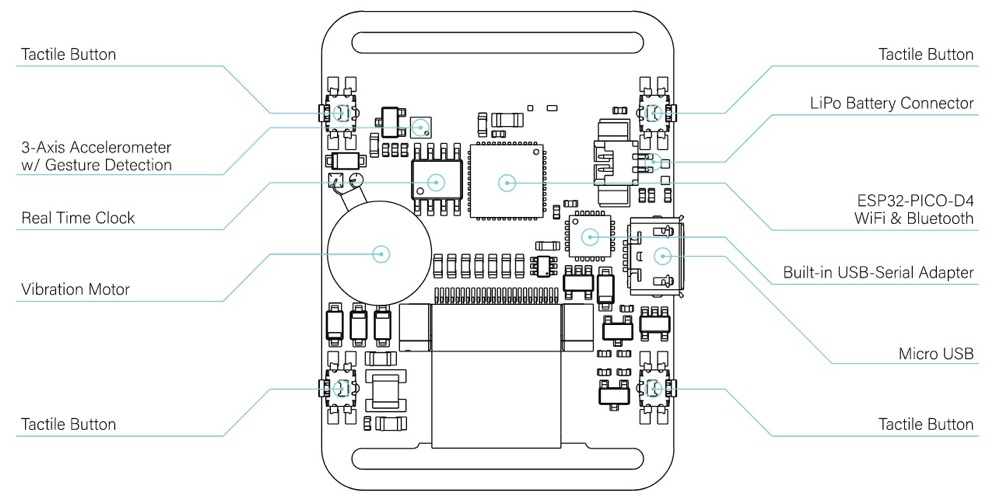

图中每个硬件都很清楚:

微控制器选用乐心ESP32-PICO-D4模块(下图红色部分),ESP32芯片集成2.4G无线和蓝牙功能。

主要硬件和功能还包括:

silabs(下面的U3)生产的USB到UART模块CP2104,方便随时随地编程;

超小型、三轴、低重力加速度传感器BMA423 (U4以下),用于运动跟踪和手势检测;

实时时钟DS3231 (U6以下),定价20元左右,支持日历和闹钟功能;

用于振动的微型马达1020;

4个触觉按钮K2-1114SA-A4SW-06。

200mah 3.7V锂电池402030和天线SWRA117D。

想白手起家的朋友可以通过官网图表列表查看详细资料。
